Sonoff Wifi Wiresless Smart Switch

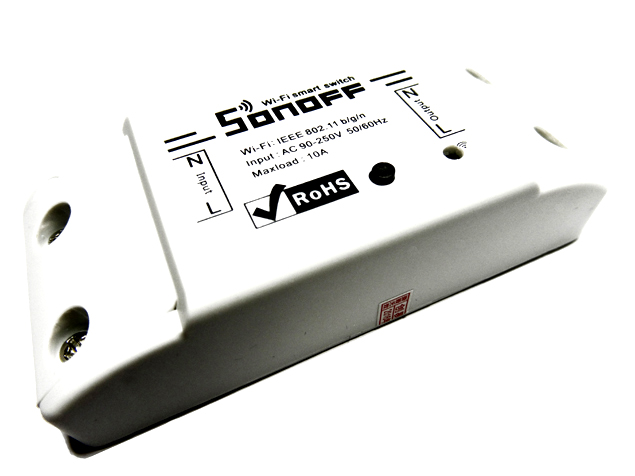

Unter der Marke Sonoff verkauft Itead eine günstige Smarthome Lösung. Es handelt sich bei dem Modul um einen WiFi Wireless Switch. Sonoff sendet hierfür die Daten an eine Cloud-Plattform über den WiFi Router. Mit der eWeLink App können Geräte ferngesteuert werden.

Sonoff-Modul
Sonoff-Modul



Hardware

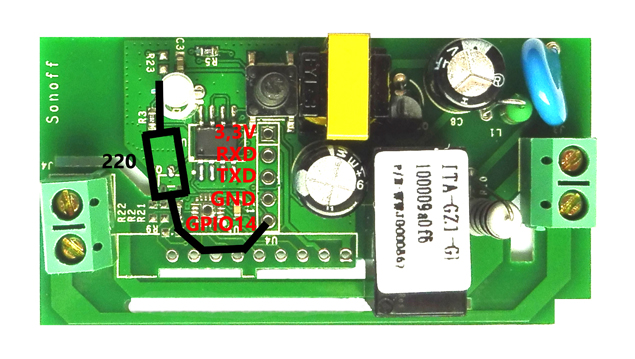

Das Herzstück des Sonoff-Moduls ist ein ESP8266. Das Platinenlayout des Moduls bietet die Möglichkeit, den ESP8266 über eine zusätzliche Stiftleiste neu zu flashen. Außerdem ist der Anschluss zu GPIO14 herausgeführt. Da im Sonoff-Moduls ein Duo-LED verbaut ist und nur die grüne LED verwendet wird, bietet sich die Möglichkeit, die rote LED über GPIO14 anzusteuern. Hierzu muss ein 220Ω-Widerstand von GPIO14 zur roten LED gelötet werden.


Platine Sonoff-Modul
Platine Sonoff-Modul



Alternative Firmware

Flash Sonoff
Flash Sonoff

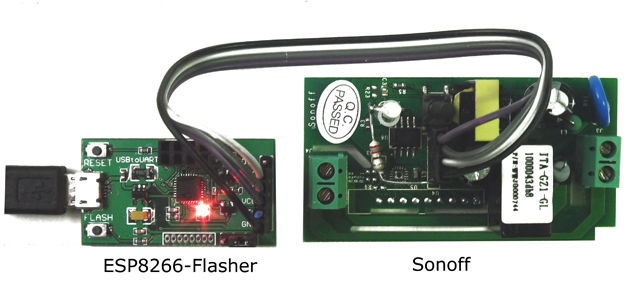

Um das Sonoff-Modul neu zu flashen, muss zunächst eine Stiftleiste eingelötet werden. Zum Firmware-Update wird der ESP8266 Flasher verwendet, der ebenfalls über eine Stiftleiste verfügt. Zunächst wird der ESP8266 Flasher über den USB-Anschluss mit dem PC verbunden uind die Flashtaste gedrückt. Über ein Flachbandkabel wird der ESP8266 Flasher entsprechend der obigen Abbildung mit Sonoff-Modul verbunden. Dabei wird die violette +3,3V-Leitung zunächst noch nicht gebrückt. Am Sonoff-Modull muss jetzt die Taste betätigt werden. Bei gedrückter Taste wird nun auch die +3,3V-Leitung gebrückt. Das Sonoff-Modul schaltet damit in den Flash-Modus und kann über die Arduino-IDE  programmiert  werden.


Sonoff Login
Sonoff Login

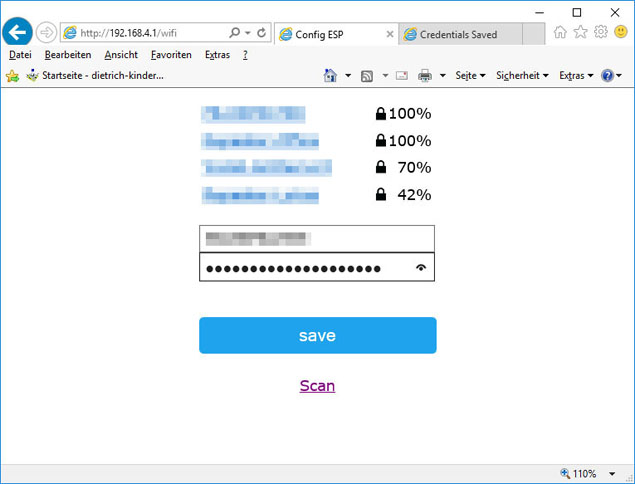

WiFi-Manager
WiFi-Manager

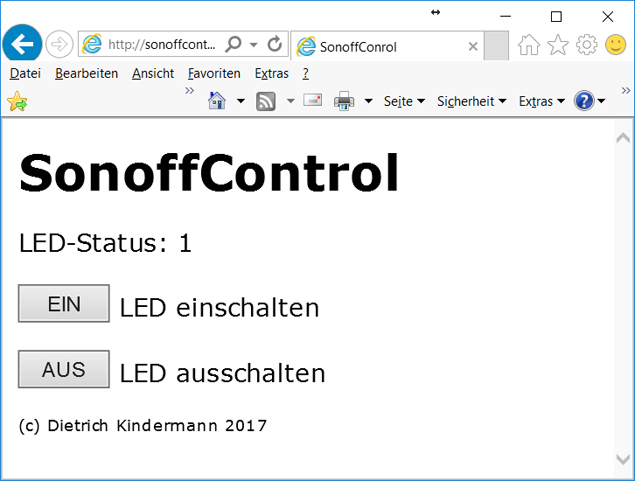

SonoffControl (Version 1)
SonoffControl (Version 1)

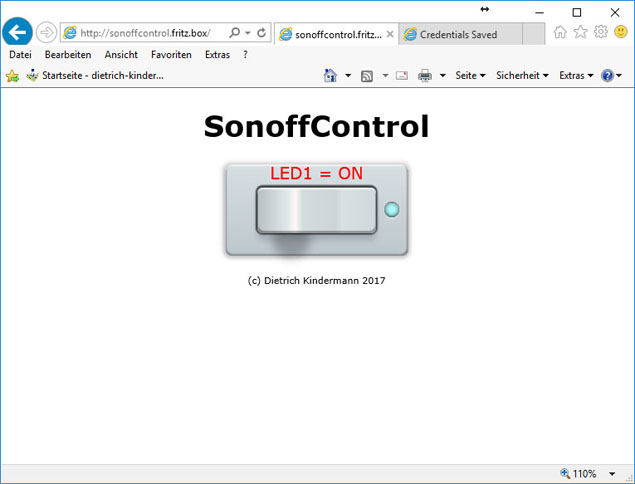

SonoffControl (Version 2)
SonoffControl (Version 2)



Downloads

SonoffControl (Version 1)
SonoffControl (Version 1)
Arduino Sketch zu SonoffConrol
Download
SonoffControl (Version 2)
SonoffControl (Version 2)
Arduino Sketch zu SonoffConrol
Download
