Netzwerk-Wassermelder


Bei diesem Projekt geht es darum, eine Schmutzwasserpumpe zu überwachen und einen Alarm über das Netzwerk auszulösen, wenn der Wasserstand eine kritische Marke übersteigt. Das Projekt basiert auf dem Sonoff SV und verwendet zur Alarmierung eine angepasste ESPurna-Firmware.


1. Hardware Wassermelder

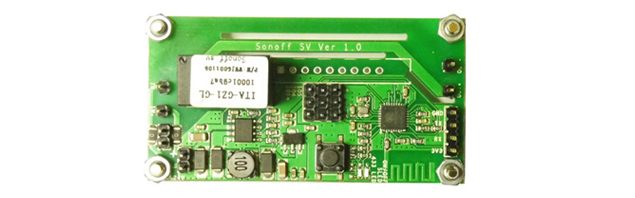

Sonoff SV
Sonoff SV

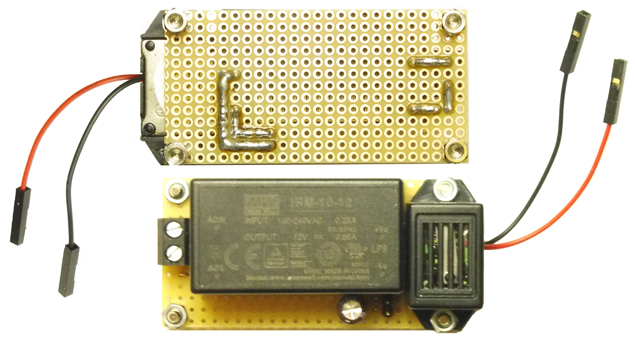

Netzteilplatine
Netzteilplatine


Verdrahtung Wassermelder
Verdrahtung Wassermelder

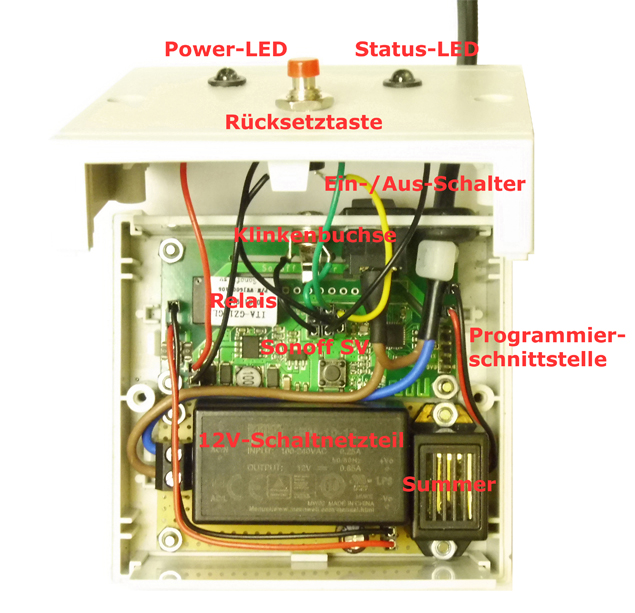

Wassermelder mit Pegelschalter
Wassermelder mit Pegelschalter



Steigt der Wasserstand über die kritische Marke, so löst der Pegelschalter an GPIO14 aus und aktiviert das Relais und den Summer. Der Zustand des Relais wird mittels HTTP-Request an einen weiteren Sonoff-Schalter mit ESPurna-Firmware übermittelt. So kann ein weiterer Signalgeber aktiviert werden.
Das akustische Signal bleibt solange aktiv, bis der Resettaster an GPIO 5 betätigt oder das Relais in der Wassermelder-Software zurückgesetzt wird.


2. Software Wassermelder

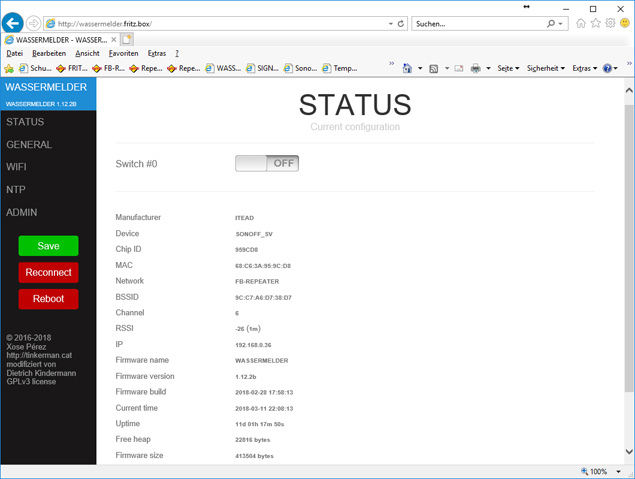

Statusmeldungen Wassermelder
Statusmeldungen Wassermelder

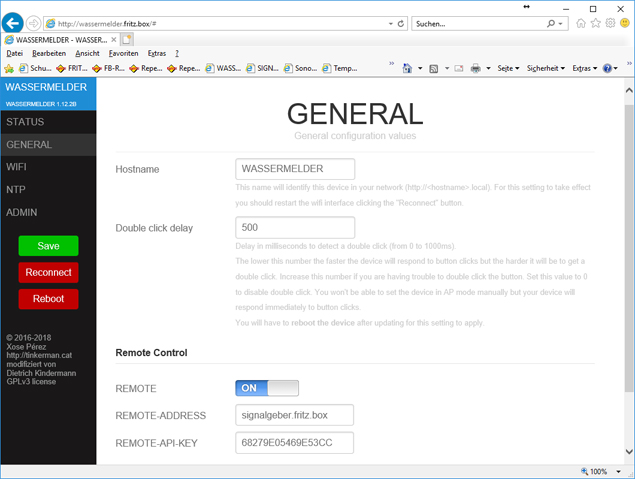

Konfiguration Wassermelder
Konfiguration Wassermelder


In der Wassermelder-Software kann im modifizierten Menüpunkt "GENERAL" ein weiterer Sonoff-Schalter als Signalgeber konfiguriert werden. Hierzu müssen die Hostadresse sowie der API-Schlüssel eingegeben werden.



4. Hardware Signalgeber

Signalgeber flashen
Signalgeber flashen


Als Signalgeber kommt ein Sonoff S20 mit einer ELV-Innensirene zum Einsatz. Über die eingelötete Stiftleiste wird der Sonoff S20 mit dem ESP8266-Flasher verbunden. Dabei wird zunächst die violette +3,3V-Leitung ausgelassen. Ist der ESP8266 mit dem PC verbunden, wird die Taste auf dem Sonoff S20 betätigt und die +3,3V-Leitung angeschlossen ist. Anschließend wird das Flashprogramm gestartet.




5. Software Signalgeber

Statusmeldungen Signalgeber
Statusmeldungen Signalgeber

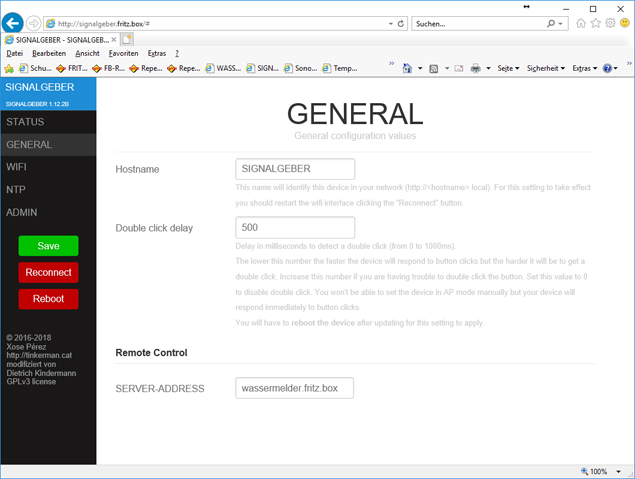

Konfiguration Signalgeber
Konfiguration Signalgeber


6. ESP8266 Flasher

Mit dem ESP8266-Flasher können binäre Programmdateien auch ohne die Arduino-IDE direkt geflasht werden.

ESP8266-Flasher
ESP8266-Flasher



7. Fehlalarm bei hoher Netzwerkauslastung

Die Software im Signalgeber prüft in regelmäßigen Abständen, ob eine Verbindung zum Wassermelder besteht. Sollte dies nicht der Fall sein, wird ein Alarm ausgelöst. Dies kann z. B. bei starker Auslastung des Netzwerkes passieren. Um einen solchen Fehlalarm zu vermeiden, kann es sinnvoll sein, Wassermelder und Signalgeber feste IP-Adressen zu geben und die Internetbandbreite für diese Geräte zu priorisieren.


Downloads

Wassermelder-Software
Wassermelder-Software
Modifizierte ESPurna-Software zum Wassermelder
Download
Signalgeber-Software
Signalgeber-Software
Modifizierte ESPurna-Software zum Signalgeber
Download
Software zum Flashen des ESP8266
ESP8266-Flasher
Software zum Flashen des ESP8266
Download
