USB-Board 20MHz


Das USB-Board ist eine Weiterentwicklung des Uniboards. Das Board bietet die Möglichkeit, Software direkt über die USB-Schnittstelle einzuspielen. Als Bootloader kann entweder AVRUSBBoot von Thomas Fischl oder USBaspLoader von Objective Development verwendet werden. Beide Booloader basieren auf der USB-Schnittstelle V-USB. Eine neue Software lässt sich je nach verwendetem Bootloader über das USB-Flashtool oder mittels avrdude z.B. mit dem Programm AVR8-Burn-O-Mat einspielen.

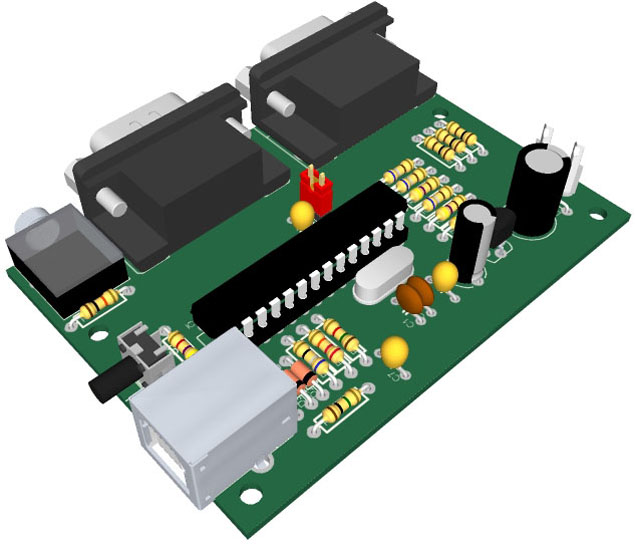

USB-Board (Sketchup)
USB-Board 20MHz (Sketchup)



Bild vergrössern
USB-Board 20MHz (Schaltplan)



USB-Board (Layout)
USB-Board 20MHz (Layout)



USB-Board (geätzte Leiterplatte)
USB-Board 20MHz (geätzte Leiterplatte)



USB-Board Prototyp

USB-Board (Layoutvorlage)
USB-Board (Layoutvorlage)



USB-Board im Ätzbad
USB-Board im Ätzbad

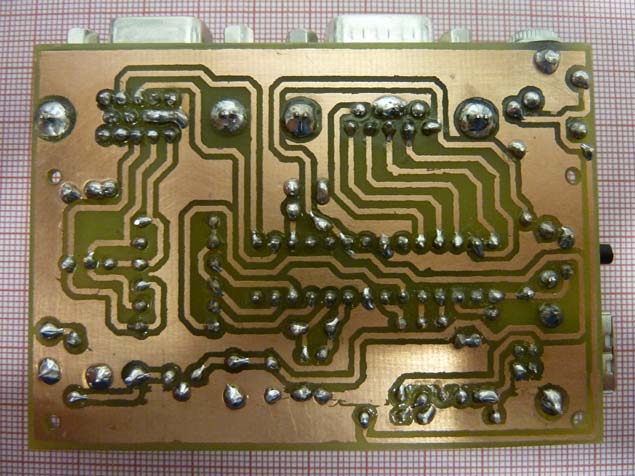

USB-Board (Lötseite)
USB-Board (Lötseite)



USB-Board im Gehäuse
USB-Board 20MHz im Gehäuse



USB-Board mit Quarzumschalter

Das USB-Board verwendet zum Upload der Spielesoftware V-USB. V-USB läuft jedoch z. Zt. nur mit einer maximalen Taktfrequenz von 20MHz. Einige AVGA-Spiele sind jedoch für eine Taktfrequenz von 25MHz ausgelegt. Werden die Spiele lediglich mit 20MHz betrieben, so werden sie nicht auf allen Monitoren richtig angezeigt. Um eine größtmögliche Kompatibilität zu gewährleisten, wird hier ein 2-fach Umschalter verwendet, mit dem sich die Frequenz umschalten lässt.


USB-Board mit Quarzumschalter im Gehäuse
USB-Board mit Quarzumschalter im Gehäuse



USB-Swtichboard

Um den Nachbau zu vereinfachen, wurde das Layout des USB-Boards entsprechend erweitert.

USB-Switchboard
USB-Switchboard



USB-Switchboard (Layout)
USB-Switchboard (Layout)
