WiFi-Thermometer


Das WiFi-Thermometer ist ein Schülerprojekt, das im Rahmen einer Projektwoche zum Thema Vernetzung entstanden ist. Es geht darum, die aktuelle Temperatur mit einem Temperatursensor zu erfassen und den Wert an ein Smartphone zu übertragen.

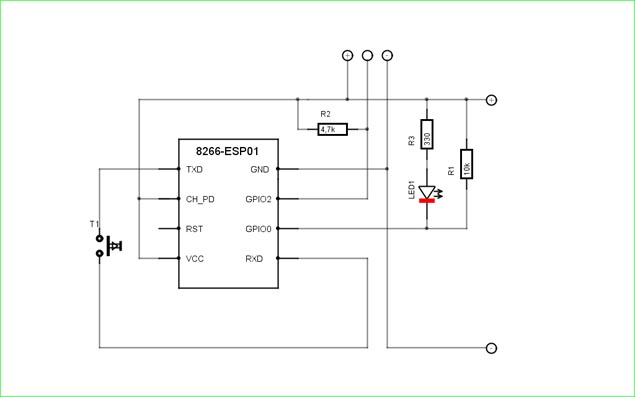

WiFi-Thermometer (Schaltplan)
WiFi-Thermometer (Schaltplan)

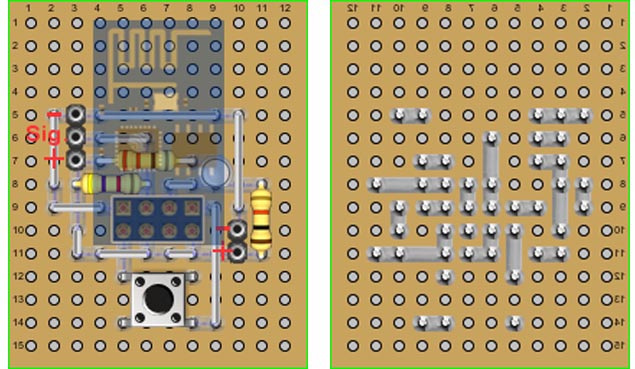

Die Schaltung wurde mithilfe des BlackBoard Circuit Designers in einen Aufbauplan für eine Punktrasterplatine umgesetzt.




WiFi-Thermometer (BlackBoard Circuit Desginer)
WiFi-Thermometer im BlackBoard Circuit Desginer



Nach dem erstellten Aufbauplan wird dann die reale Schaltung auf einer Punktrasterplatine aufgebaut.

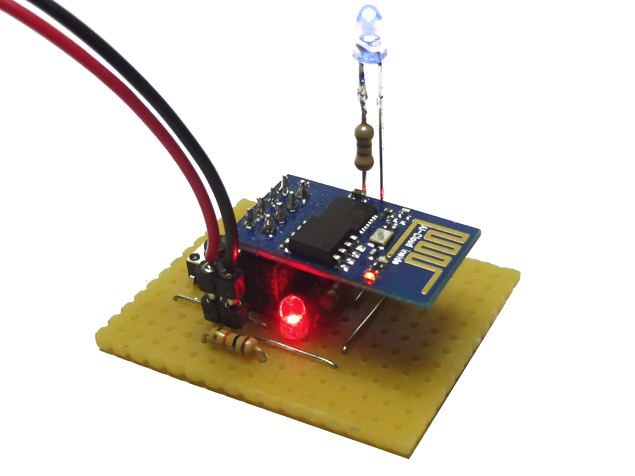

realer Schaltungsaufbau
WiFi-Thermometer (realer Schaltungsaufbau)

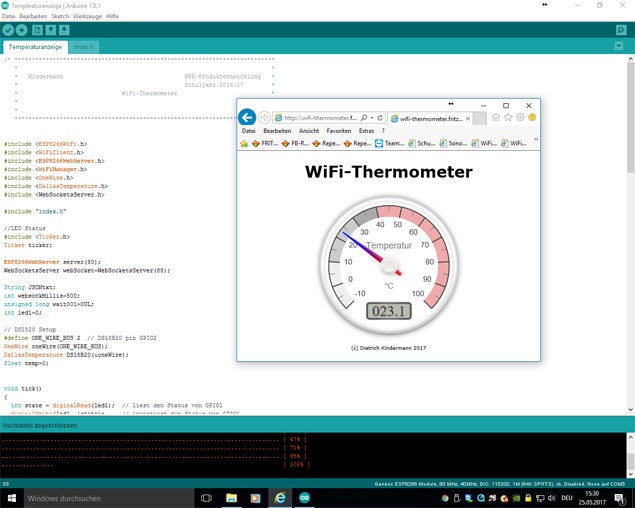

Nach erfolgtem Aufbau muss die Software auf das 8266-Modul gespielt werden. Hierzu wird das ESP8266-Testboard und die Arduino-IDE verwendet.




WiFi-Thermometer (Softwareupload)
WiFi-Thermometer (Softwareupload)



Nun kann das WiFi-Thermometer getestet werden.




WiFi-Thermometer (Testbetrieb)
WiFi-Thermometer (Testbetrieb)

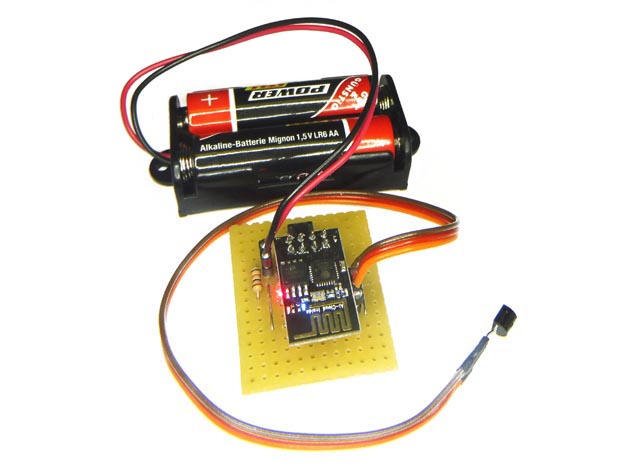

WiFi-Thermometer mit Temperatursensor
WiFi-Thermometer mit Temperatursensor



Access-Point-Version

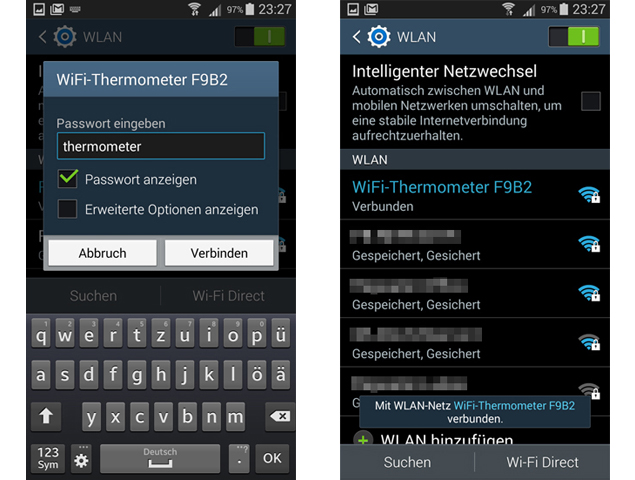

Wird das 8266-Modul in der Accesspoint-Version betrieben, so muss das Smartphone mit dem WLAN-Netz "WiFi-Thermometer XXXX" verbunden werden. Das Kennwort lautet "thermometer". Wird anschließend der Browser geöffnet, so sollte die Temperaturanzeige erscheinen. Anderenfalls muss im Adressfeld des Browsers "wifi-thermometer.de" eingeben werden.




Login-WiFi-Thermometer
WiFi-Thermometer-Login

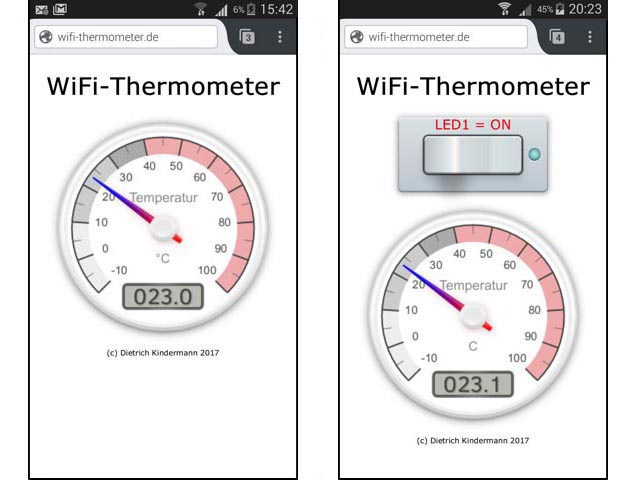

WiFi-Thermometer (Access-Point-Modus)
WiFi-Thermometer (Access-Point-Version)



Netzwerk-Version

In der Netzwerkversion stellt das WiFi-Thermometer eine Verbindung mit einem vorhandenen WLAN-Netzwerk her und überträgt die aktuelle Temperatur in dieses Netzwerk. Dazu müssen zunächst die Zugangsdaten für das Netzwerk eingegeben werden. Wird beim Start des WiFi-Thermometers der Taster betätigt, so wird der WiFi-Manager gestartet und die LED blinkt schnell. Nun kann man sich mit einem WLAN-fähigen Gerät in das WiFi-Thermometer einloggen und die Zugangsdaten eingeben. Anschließend muss das WiFi-Thermometer neu gestartet werden.




Verbindung mit derm Access-Point herstellen
Verbindung mit derm Access-Point herstellen



Verbindung mit Access-Point hergestellt
Verbindung mit Access-Point hergestellt



WiFi-Manager
WiFi-Manager

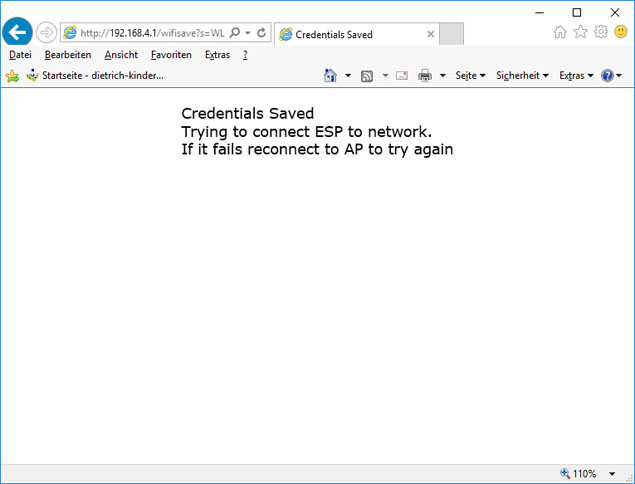

Zugangsdaten eingeben
Zugangsdaten eingeben



Zugangsdaten speichern
Zugangsdaten speichern



WiFi-Thermometer (Netzwerk-Version)
WiFi-Thermometer (Netzwerk-Version)
