Uniboard


Die Idee zum diesem Projekt entstand aus dem Wunsch, Pong, Pacman und womöglich weitere Spiele mit der gleichen Hardware zu realisieren. Damit kann jeder selbst entscheiden, welches Videospiel er bauen möchte. Außerdem reduzieren sich so die Kosten für die Platinenfertigung, da nun nicht mehr verschiedene Versionen hergestellt werden müssen. Um den Nachbau zu erleichtern, wurde hier auf die Programmierschnittstelle verzichtet. Die einmalige Programmierung des Mikrocontrollers muss hier extern erfolgen. Die Spiele unterscheiden sich lediglich hinsichtlich der eingesetzten Software und der verwendeten Bedienelemente. Alle Spiele lassen sich an einem Computermonitor spielen. Mini-Joystick
Das Universalbaord verfügt neben einem VGA-Ausgang über einen Gameport zum Anschluss externer Bedienelemente. An diesen Port können sowohl ein digitaler Joysick zur Steuerung des Pacmanspiels als auch zwei Rotationscontroller für das Pongspiel angeschlossen werden. Mini-Joystick

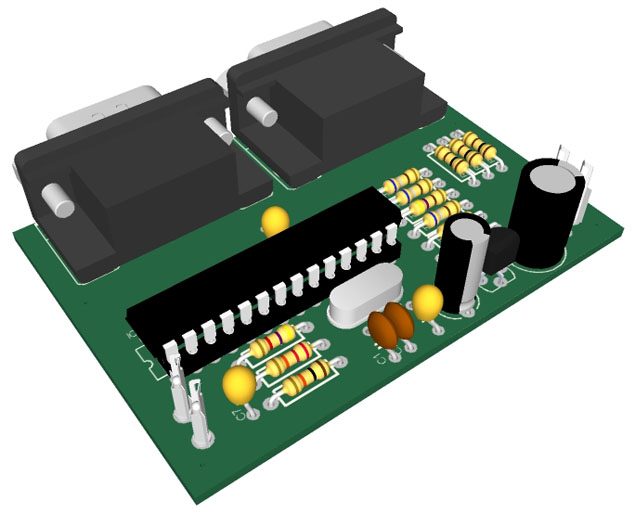

Uniboard (Sketchup)
Uniboard (Sketchup)



Bild vergrössern

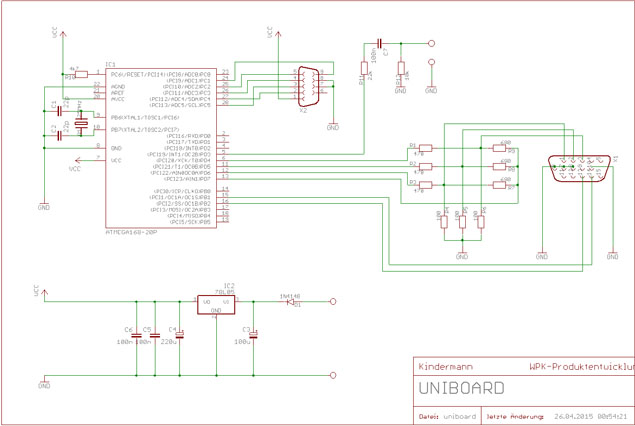

Uniboard (Schaltplan)

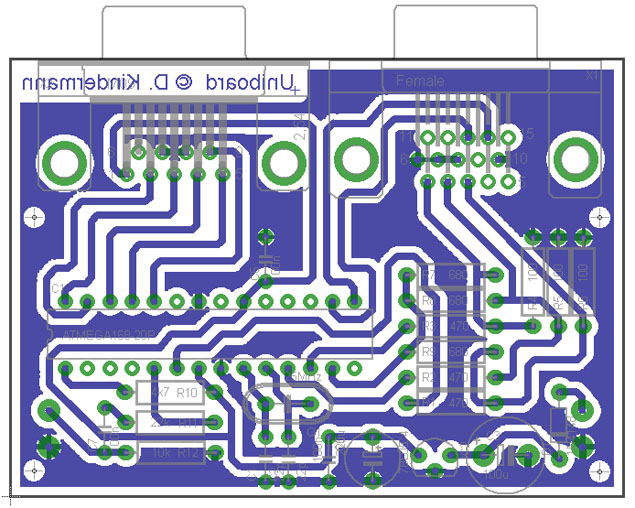

Uniboard (Layout)
Uniboard (Layout)



Downloads

Pacman (Uniboard)
Pacman Software
Quell- und Hexdateien zum Uniboard
Download
Mario (Uniboard)
Mario Software
Quell- und Hexdateien zum Uniboard
Download
Tetris (Uniboard)
Tetris Software
Quell- und Hexdateien zum Tetrisspiel
Download
Uniboard (Eagledateien)
Uniboard Eagledateien
Eagledateien zum Uniboard
Download
Uniboard (Sketchupdatei)
Uniboard Sketchupdatei
Sketchupdatei zum Uniboard
Download
